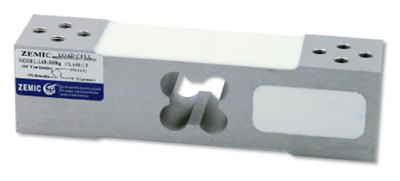

L6E egypontos mérőcella
| Tulajdonságok - IP65 Alumínium ötvözet egypontos mérőcella
- Színtelen eloxált
- Alkalmas Árazó, darabszámláló, asztali mérlegekhez, stb.
- Platform maximális mérete: 400 * 400 mm
- OIML
|
Elérhető típusok
Cikkszám
| Méréshatár (kg) | Pontossági osztály |
| L6E - C3 - 30kg - 2B | 30 | C3 (OIML tanúsítvány nélkül) |
L6E - C3/C4/C5 - 50kg - 2B
| 50 | C3/C4/C5
|
L6E - C3/C4/C5 - 60kg - 2B
| 60 | C3/C4/C5 |
L6E - C3/C4/C5 - 80kg - 2B
| 80 | C3/C4/C5
|
L6E - C3/C4/C5 - 100kg - 2B
| 100 | C3/C4/C5
|
L6E - C3/C4/C5 - 150kg - 2B
| 150 | C3/C4/C5
|
L6E - C3/C4/C5 - 200kg - 2B
| 200 | C3/C4/C5
|
L6E - C3/C4/C5 - 300kg - 2B
| 300 | C3/C4/C5
|
| L6E - C3/C4/C5 - 500kg - 2B | 500 | C3/C4/C5
|
Műszaki adatok
| Pontossági osztály |
| OIML R60 C3
| OIML C4 | OIML C5 |
Érzékenység
| mV/V
| 2.0± 0.2
|
Méréshatár
| kg
| 3, 5, 6, 8, 10, 15, 20, 30, 35, 40, 50 |
Max. felbontás
| nLC
| 3000
| 4000 | 5000 |
| Legkisebb hitelesítési felbontás aránya | Y=Emax/Vmin | 10000 | 15000 | 20000 |
| Kombinált hiba | %FS | ≤±0,020
| ≤±0,015
| ≤±0,010
|
| Kúszási hiba (30 perc után) | %FS | ≤±0,0245
| ≤±0,0184
| ≤±0,0147
|
| Hőmérséklet hatása a nulla pontra (ZTC) | %FS/10ºC | ≤±0,014
| ≤±0,012
| ≤±0,009
|
| Hőmérséklet hatása az érzékenységre (STC) | %FS/10ºC
| ≤±0,0175
| ≤±0,0131
| ≤±0,0105
|
| Nulla egyensúly | %FS | ≤±2.0
|
| Min. holtteher | %FS | 0% |
Biztonságos túlterhelés
| %FS | 120%
|
| Max. túlterhelés | %FS | 150% |
| Max. lehajlás | mm | 3kg: 0.5-0.6 mm | 5 - 15 kg: 0.6-0.7 mm
| 20 - 50kg: 0.6-0.8 mm |
| Nulla egyensúly | %Ld/cm | ±0.002 |
Ajánlott tápfeszültség
| V
| 5 - 12
|
| Max. tápfeszültség | V | 18 |
Bemeneti ellenállás
| Ω | 406± 6
|
| Kimeneti ellenállás | Ω | 350± 3 |
| Szigetelési ellenállás | MΩ | ≥5000
|
| Kompenzált hőmérséklet tartomány | ºC
| -10 - +40 |
| Működési hőmérséklet tartomány | ºC
| -35 - +65 |
| Tárolási hőmérséklet | ºC
| -40 - +70 |
| Mérőcella súlya | kg | 0.25 kg |
| Mérőcella anyaga |
| Aluminium |
| Védelem | | IP65
|
| Ajánlott nyomaték a rögzítő csavarokon | Nm | < 30kg: 6 > 30kg: 10 |

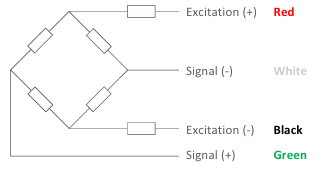

Csatlakozás
Jellemzők:
Kábel típusa: Árnyékolt, 4 vagy 6 eres vezeték, anyag AWG 22 (4 eres) & AWG 24 (6 eres)
Kábel átmérője: Ø 5.0 mm
Kábel hossza: 4 m hossz 100kg-tól - 2t-ig, 6 m hossz 2t felett
Szigetelés anyaga: Poliuretán
Az árnyékolás nem kerül csatlakoztatásra

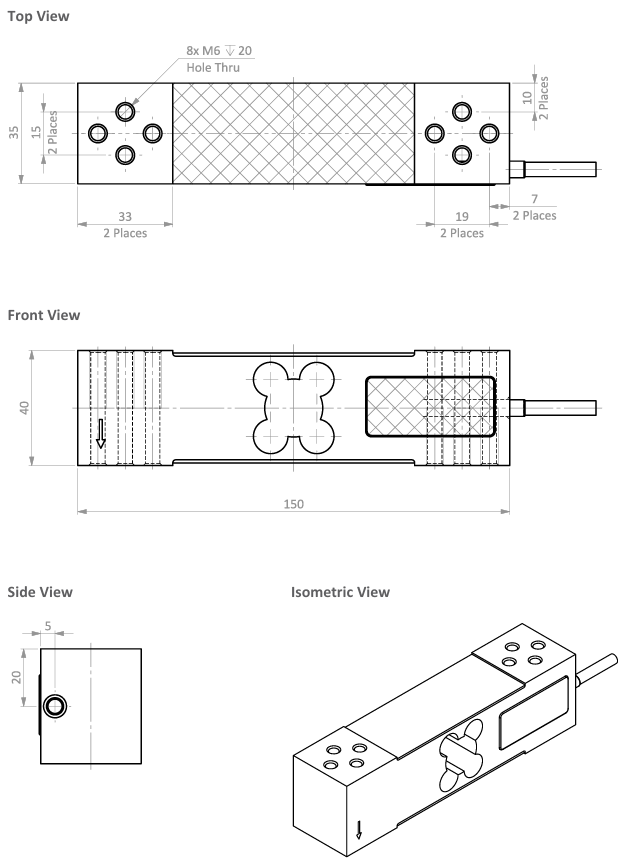

Méretek
